1.概述

    通過與海事局相關技術人員的交流，結合我公司在專網通信設備領域的設計研發經驗，提出了一套適合海事局無人值守甚高頻電臺通信系統的總體技術方案，突出系統在業務規模，網絡結構，維護管理，安全控制，應急處理等方面的特殊需求，還兼顧到未來業務及應用的延續性和擴展性。

   海事局客戶現狀：

    目前1個中心站對應7個VHF遠端站組成點對點通信網絡。

    中心站與VHF站現使用的PCM復用設備是五年前的產品，VHF站點一~VHF站點五各傳輸3路甚高頻，VHF站點六傳輸6路甚高頻，VHF站點七傳輸4路甚高頻。

    各個VHF站點均為無人執守站點。如果VHF站有電臺故障，都需要馬上派專人到VHF站搶修。但中心站到各個VHF站路程較遠，需要坐長途汽車、再坐船過海才能去VHF站，需要花費的時間太長。而且各個VHF站船期不確定，例如：VHF站點一只有周1~周3有船，錯過了就需要等到下一周。這種情況下導致修復時間太長，無法保證甚高頻通信及時修復正常。

    五年了，通信技術和通信設備都有了很大進步?；跓o人執守VHF站點的需要，擬對VHF數據的接入傳輸設備升級。本方案可提高海岸電臺的服務響應速度，提高海岸電臺的服務質量。

    海事局客戶需求：

    客戶需要各個VHF站新增1套備用電臺，每個VHF站都需要實現電臺的N：1保護。即VHF站已有N個電臺，任意一個電臺故障，都可以用這1套備用電臺替代。

    當VHF站任意1臺電臺故障時，客戶可在中心站操作切換，馬上啟用備用電臺替代故障電臺。第一時間恢復甚高頻電臺的正常通信，再派專人到VHF站將故障電臺送修。這樣可大大減少電臺故障的修復時間，保障甚高頻重要業務可靠性傳輸。

    針對海事局客戶的特殊要求，廣州市銀訊通信科技有限公司推薦一款ZMUX-3036多功能智能型綜合業務接入設備，可完全滿足客戶以上的所有需求。

2.解決方案

    針對海事局客戶特殊應用要求，我公司為海事局客戶開發了一款ZMUX-3036多功能智能型綜合業務接入設備，并已在廣東省、廣西區、浙江省、黑龍江省、海南省、重慶市、天津市、上海市、揚州市、大連市、青島市、漳州市等多個海事局客戶成功運行多年，得到客戶一致認可及好評。

    同時，我公司與海事局客戶已有近10年合作經驗，一直以來與海事局客戶都保持著交流學習，按照海事局客戶提出來的一些好建議，對ZMUX-3036設備進行更人性化的升級及新增更多組網應用。

    海事局無人執守甚高頻電臺通信系統組網圖，如下所示：

    本方案建議客戶在各個無人執守的VHF站新增1套備用甚高頻電臺。

    舉例說明：

    VHF站點七ZMUX-3036的4路主用VHF電臺接口分別連接4套主用電臺，頻點為F70、F16、F27、F19。ZMUX-3036的1路備用VHF電臺接口連接新增的1套備用電臺。

    當主用F70電臺故障時，客戶可操作局端控制中心的集中監控系統，將VHF站點七的ZMUX-3036備用電臺接口保護切換到主用F70電臺接口。此時VHF站點七的客戶可通過備用甚高頻電臺與局端站通信，大大減少了故障修復時間，可第一時間恢復甚高頻電臺正常通信。

    當故障的F70電臺維修正常后，客戶可操作監控系統將故障F70電臺切換回主用電臺使用，亦可作為備用電臺使用，當其他電臺故障時，再切換替換使用。

    ZMUX-3036支持全網集中監控，局端站集中監控系統可監控到局端與遠端VHF站全網設備?？杀O(jiān)測到：E1鏈路狀態、主備E1保護、甚高頻用戶端口狀態等。提供故障日志查詢，可查詢某段時間主用或備用E1故障、用戶端口故障。提供發光指示燈告警、監控系統聲音告警、手機短信遠程告警等方式。

    將來本方案還可升級為雙E1通道無損傷自動保護傳輸，保障重要的甚高頻業務可靠性傳輸。

    ZMUX-3036還支持E1通道無損傷自動切換功能，目前局端站至各VHF站間只租用1路E1傳輸通道，如果將來再多租用1路備用E1傳輸通道，已使用的ZMUX-3036不需要作任何升級即可實現主用與備用的兩路E1通道無損傷自動切換。

    正常情況下，ZMUX-3036選用主用E1通道傳輸甚高頻業務。當主用E1故障時，ZMUX-3036自動切換到備用E1通道傳輸；當主用E1恢復正常后，ZMUX-3036自動切換回主用E1通道傳輸。整個切換過程為系統自動切換，不需要人工操作，切換可達到無損傷級別，即切換過程甚高頻業務亦不會中斷。

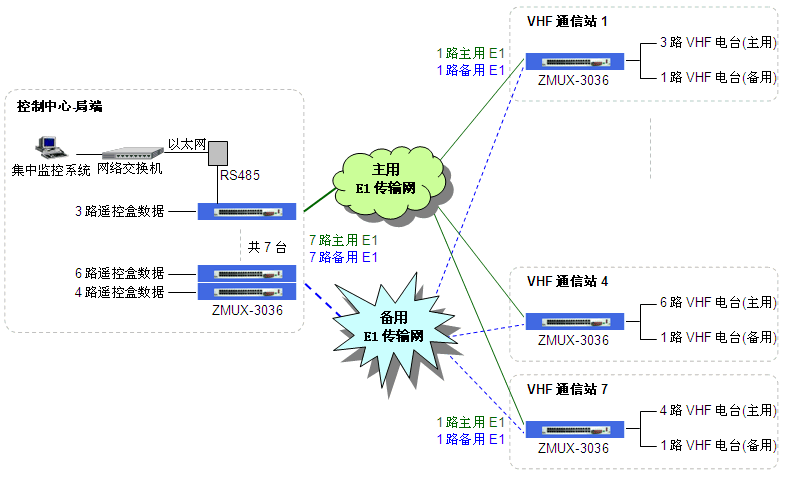

    組網圖如下所示：

3.設備特性

    3.1 設備簡介

    本次項目局端與遠端VHF站都推薦選用ZMUX-3036智能型綜合業務接入設備。

    ZMUX-3036支持集中網管監控，客戶可通過操作集中監控系統，滿足ZMUX-3036的主用與備用電臺接口之間保護切換。系統可實時監控E1通道狀態、主備用E1保護狀態、甚高頻電臺端口狀態，可監測到電臺PTT信號常發等故障現象。

    ZMUX-3036為19英寸1U高，采用模塊化設計，可提供32路通用模塊槽及4路以太網槽。各業務模塊互相完全獨立工作，1片模塊對應1路用戶接口，例如第1路甚高頻電臺模塊故障亦不影響其他路模塊的正常傳輸。

    ZMUX-3036可提供4路E1鏈路接口，支持雙路E1通道1+1保護或N：M保護傳輸。4路E1接口還可支持全時隙交叉連接，滿足點對多點、E1鏈狀組網等特殊組網結構。

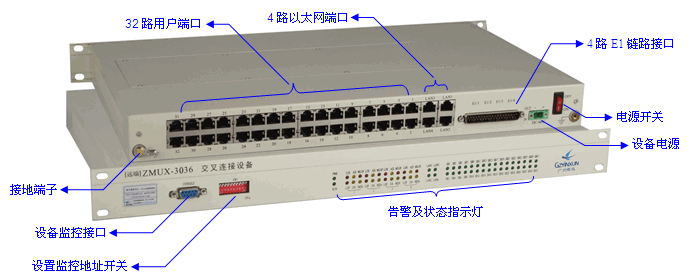

    以下為ZMUX-3036實物圖片及結構特征：

    3.2 網管系統簡介

    廣州銀訊公司專門針對海事局客戶的需求及使用習慣，設計開發了一款Monitor_v3.0集中監控系統。

    本次項目的監控終端安裝在局端控制中心，安裝1套Monitor_v3.0集中監控系統，可對全網ZMUX-3036設備進行統一監控管理。

    Monitor_v3.0能夠提供良好的操作界面，用戶通過此網管系統可以比較方便地建立監控網絡，可以檢測到系統中任何一個設備的運行狀態。網管系統采用WINDOWS界面風格，在網元瀏覽樹上就可以直觀顯示子網/網元的通信狀態，實現了實時監控和相關告警功能。

    Monitor_v3.0網管系統具有系統管理、配置管理、故障管理、維護管理以及安全管理六個管理模塊，管理功能包括了網元層、網元管理層和簡單的網絡管理層三個層次。

    網管系統運行在IBM PC兼容的個人電腦上，操作系統應為Windows XP 或Windows 2000、Windows NT 4.0以上版本，采用Microsoft SQL Server 7.0 或 Microsoft SQL Server 2000數據庫。

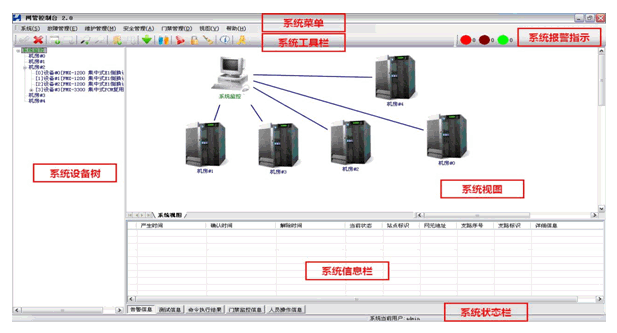

    操作界面友好、簡潔

    系統菜單和工具欄：執行各項指令操作；

    系統設備樹：顯示當前系統安裝的各種設備；

    系統拓撲圖：圖形化顯示正在運行的設備；

    系統信息欄：分為5個部分，分別顯示線路告警、電臺端口告警、以及人員操作指令的信息；

    系統報警指示：用3種顏色信號代表當前系統累計的報警次數、確認次數，以及已解除警報數；

    系統信息欄：顯示系統當前用戶，當監控運行時，動態顯示當前掃描的支路。

4.成功案例

    廣州市銀訊通信科技有限公司（簡稱：廣州銀訊公司）始創于2002年，是由原“郵電部廣州通信設備廠（524廠）”技術骨干所成立的高新技術型生產企業，公司研發工程師團體均有20多年開發經驗，擁有雄厚的技術實力，具有權威性、專業性。

    廣州銀訊公司以研制光、電通信設備為主要方向，向社會廣大用戶提供成熟的通信產品及相關服務。公司擁有將近10年海事局用戶合作經驗，可傳輸各種不同品牌的甚高頻電臺信號，可針對海事局用戶的特殊需求隨時量身定做產品。

    公司產品已廣泛應用到多個海事局客戶通信系統，例如：ZMUX-3300集中式綜合業務接入平臺、ZMUX-3036 E1通道保護綜合業務接入設備、ZMUX-3030 綜合業務接入設備、ZMUX-1200系列E1通道無損傷自動切換設備、ZMUX-1230T用戶線切換設備、ZMUX-100 光傳輸設備等。設備傳輸穩定可靠，得到用戶一致肯定。

    我公司與廣州海事局客戶于2005年便開始合作，設備投運10年正常無故障，得到用戶認可。其他已大量選用廣州銀訊公司產品的海事局客戶還有：

    廣東省內海事局（湛江、江門、東莞等海事局和德慶、肇慶港口、鼎湖等海事處）、廣西區內海事局（北海、南寧、貴港、梧州、柳州等海事局）、浙江省內海事局（臺州、溫州、寧波等海事局）、海南海事局、上海海事局、天津海事局、大連海事局、丹東海事局、揚州海事局、重慶海事局、青島海事局、大連海事大學、黑龍江海事局、漳州海事局、張家港海事局等等。
