規格參數
- 品 牌廣州銀訊
- 產品型號ZMUX-1200
- 容量1~56路E1保護功能
- 網管集中網管監控功能
- 功 能E1通道質量檢測、無損傷自動切換
- 接口阻抗75Ω非平衡 或 120Ω平衡
- 電源單電源 或 雙電源
- 規格尺寸480mm(寬)×300mm(深)×260mm(高)
產品介紹
ZMUX-1200 由廣州市銀訊通信科技有限公司自主研發及生產的一款大容量的集中式E1保護倒換設備，可對兩組不同路由的E1信號（線路）實現自動切換功能，滿足112路E1線路保護傳輸56路重要E1信號。
ZMUX-1200 可安裝到局端站，實現點對多點E1保護應用，或者局端與遠端各安裝一套，實現點對點大容量E1保護應用。

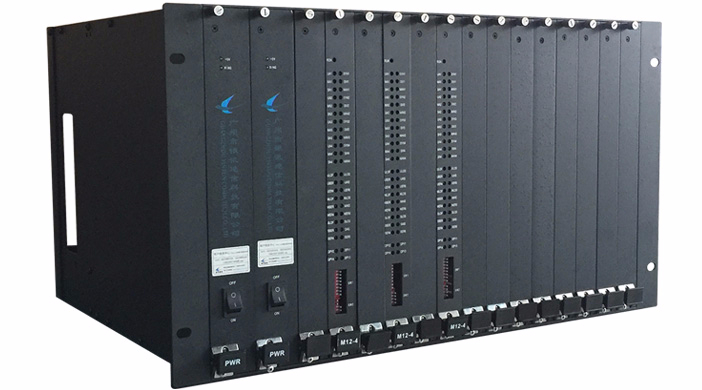

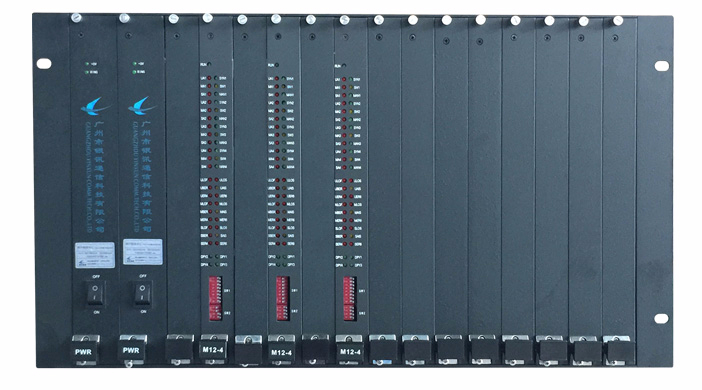

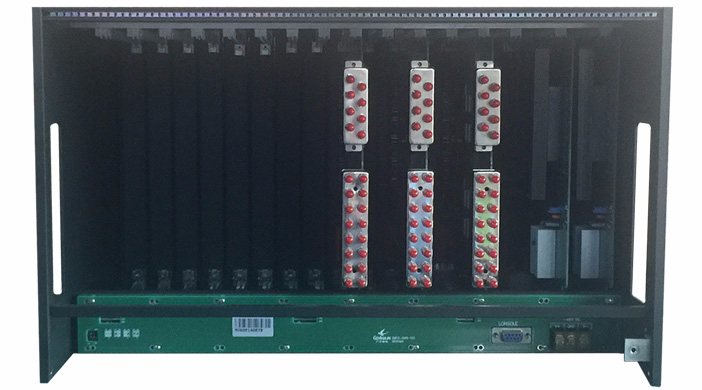

ZMUX-1200 由機箱、電源板和E1倒換板構成。機箱采用標準19英寸6U高、插卡式結構，共有16個板卡插槽，包括2個電源板插槽，14個E1倒換板通用插槽?？蛇x：8進4出 E1倒換板、4進2出 E1倒換板，最大提供56路重要E1信號自動保護功能。
ZMUX-1200 采用分布式框架結構，每塊E1保護板相互獨立工作，故障互不影響，避免所有板卡傳輸集中在一塊主控交叉板，當主控交叉板故障時，所有業務中斷。
功能特點
| 大容量： | 采用19英寸6U機箱，可提供1~56路E1保護功能。 |
|---|---|
| 安全可靠： | 采用分布式結構，各塊E1倒換板相互獨立工作，故障互不影響。 |
| 雙電源保護： | 可選雙電源輸入1+1保護，雙電源板冗余備份。局端設備、遠端設備，每臺設備都能提供兩塊完全獨立工作的電源板，主、備用保護。 |
| 電源監控： | 支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，支持外接艾默生開關電源工作狀態的實時監控功能。 |
| 無損傷切換： | 可選E1成幀 或 非成幀格式無損傷自動切換。 |
| 工作模式： | 可選成對使用模式 或 單端使用模式，可選點對多點 或 點對點組網。 |
| 斷電直通： | 可選斷電與當前狀態E1直通 或 斷電與主用E1直通。 |
| E1阻抗： | 可選E1阻抗75歐/非平衡 或 120歐/平衡。 |
| 集中監控系統： | 可選網管功能，可監測全網設備配置信息、傳輸鏈路狀態、鏈路保護狀態、用戶接口狀態等。 |

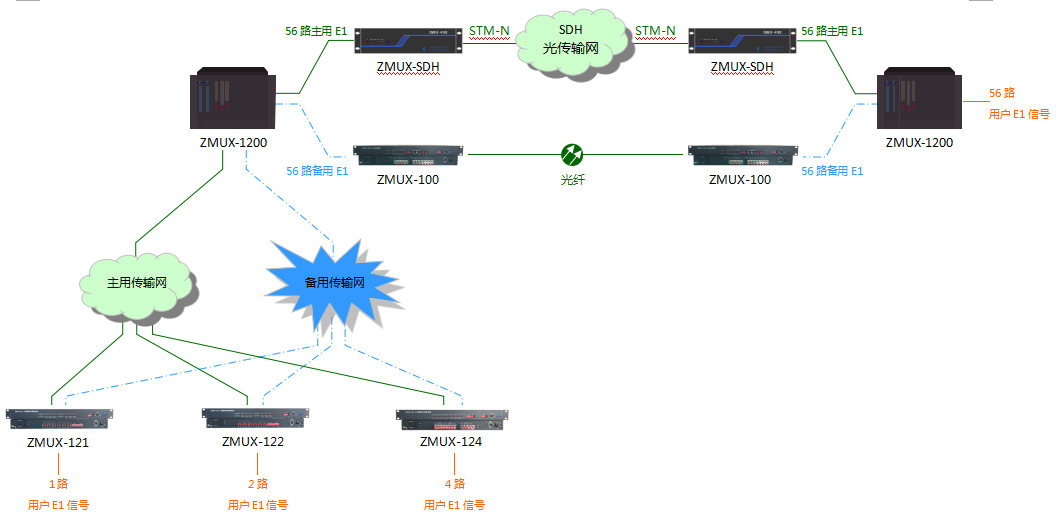

組網應用
