• 品 牌廣州銀訊
• 產品型號ZMUX-4102
• 以太網可選2*10/100M 自適應
• 阻抗75Ω非平衡 或 120Ω平衡
• 電源AC220V / DC-48V / AC220V + DC-48V
• 規格尺寸90mm(高)×440mm(寬)×250mm(深)
• 業務類型可選ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據、FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k等。

    ZMUX-4102 由廣州市銀訊通信科技有限公司自主研發及生產的一款多業務接入與傳輸平臺，可基于IP電路、E1電路、光纖、STM-1/4線路、無線4G、衛星，滿足64K窄帶業務與寬帶數據業務的統一接入、匯聚、交換、傳輸和管理要求，適用于目前IP化與無線傳輸網絡發展趨勢。

    ZMUX-4102 由機箱、電源板、主控交叉板和IO業務板構成。機箱采用2U高設計，主要完成電源板、主控交叉板與IO業務板之間的信號互連，共有10個板卡插槽，包括2個熱備份電源板插槽、2個主控交叉板插槽、6個IO業務板通用插槽，為工作電源、主控電路、傳輸鏈路、業務端口等各方面都設有熱備份保護功能，以保障業務信號安全、可靠傳輸為目標。

功能特點

    雙電源保護：可選雙電源輸入1+1保護，雙電源板冗余備份。局端設備、遠端設備，每臺設備都能提供兩塊完全獨立工作的電源板，主、備用保護。

    電源監控：支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，也支持外接艾默生開關電源工作狀態的實時監控功能。

    雙主控保護：可選2塊主控交叉板，提供1+1備份保護。

    傳輸多元化：1) 無線傳輸 可選衛星、無線4G、無線微波、無線網橋。

                        2) 有線傳輸 可選IP電路、E1電路、光纖、STM-1/STM-4線路。

    多鏈路保護：可選雙鏈路 或 多鏈路自動保護切換，多種保護模式可選。

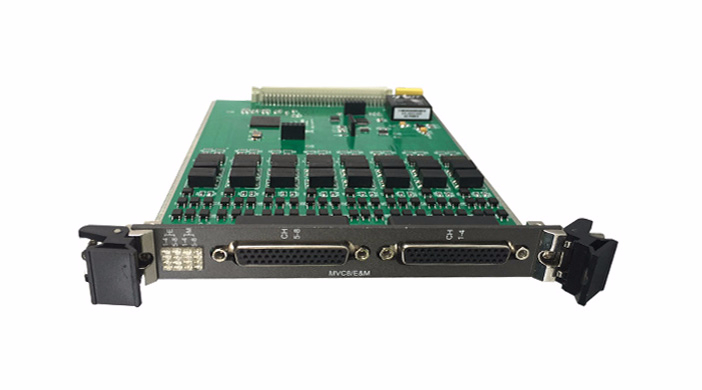

    業務類型多：可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、磁石電話、熱線電話、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等IO業務板。

    安裝維護方便：可插入自檢測試信號，檢驗信道傳輸狀況，協助設備開通與方便維護。

    集中監控系統：可選網管功能，自動加載全網設備配置信息，可配置各端口參數，自環檢測等功能。

    遠程升級：通過網管平臺對本地設備和遠端設備的軟件在線升級。

典型應用方案

    基于IP專線傳輸

    ZMUX-4102可選IP方式傳輸，可將所有業務信號接入到ZMUX-4102進行統一調度配置，可設置重要業務優先級，保證每路業務信號擁有穩定的帶寬，互不影響，確保重要業務傳輸穩定可靠。

    市場部分產品，通過IP方式傳輸時，無法避免以太網傳輸時延、抖動與丟包問題，使得用戶聽到的語音會出現不連貫、延遲甚至中斷的現象，無法為類似甚高頻語音通訊等質量要求很高的業務提供質量保證。ZMUX-4102針對上述問題進行優化，IP鏈路接口支持傳輸時延優化、抖動緩存吸收、抗丟包等功能，提高傳輸時穩定可靠性，解決甚高頻語音通訊時出現不連貫、延遲甚至中斷的問題。

    基于3G/4G無線網絡傳輸

    通過ZMUX-4102訪問運營商專用3G/4G專線（VPN）網絡，使用3G/ 4G流量實現各種業務信號通信傳輸功能。相對租用有線傳輸線路而言，租用3G/4G無線專線的費用經濟實惠，可有利于客戶減少傳輸線路建設與維護費用。 例如：中國移動針對政企客戶推出的一款物聯卡產品，租費460元/月，包含20GB流量（2G/3G/4G），基本可滿足大部分站點通信業務的傳輸流量需求，還有不同檔次套餐可選。并且ZMUX-4102平臺選配的無線傳輸模塊可支持3G與4G雙模切換備份，可選4G為主用線路（按包月流量收費），3G為備用線路（按所需流量收費），實現雙模備份不間斷傳輸，而且3G備用線路按實際使用的流量收費，性價比更高。

    基于STM-1/STM-4線路傳輸（光環網）

    ZMUX-4102可提供標準STM-1/STM-4鏈路接口，作為SDH設備組成SDH自愈環，也可以接入運營商STM-1/STM-4線路，實現廣域范圍的業務傳輸。

   基于IP專線與E1線路傳輸（自動切換）

    通過1路IP專線與1路E1線路，實現雙鏈路自動保護，保障重要業務可靠性傳輸。正常情況，ZMUX-4102平臺實時監測接入的2路傳輸線路通信質量，默認選用IP專線為主用線路；當主用IP專線出現故障時，ZMUX-4102自動切換到備用E1線路進行傳輸；當IP專線恢復正常時，ZMUX-4102自動切換回主用IP專線傳輸。E1線路與IP專線建議采用兩個方向接入，從空間上進行容災考慮，避免2路地面線路同時中斷的事件發生。
